Als Schlüsselkomponente zur Linderung der thermischen Expansion und Kontraktion und Schwingungsverschiebung von Rohren,Rohrkompensatorenwerden in Kategorien unterteilt, die auf Vergütungsprinzipien und Anwendungsszenarien basieren. Verschiedene Arten von Konstruktionen sind auf "Reduzierung der Rohrspannung" zu einem Produktsystem ausgelegt, das für verschiedene Arbeitsbedingungen geeignet ist.
Axiale Kompensatoren sind die grundlegendste Kategorie. Sie absorbieren die axiale Verschiebung von Rohren durch die axiale Expansion und Kontraktion von Balg. Sie haben eine kompakte Struktur und sind für gerade Rohre geeignet. Der Kompensationsbetrag einer einzelnen Einheit kann 50-300 mm erreichen und der Druckniveau umfasst 0,6-4,0 mPa. Sie werden häufig für Heiz- und Klimaanlagen Wassersysteme eingesetzt. Bei der Installation müssen sie mit Führungsklammern übereinstimmen, um die radiale Abweichung zu steuern.
Querkompensatoren erreichen Verschiebungskompensation durch die Querbiegung von Balg, die für Rohre mit lateralen Abweichungen (wie Biegungen) geeignet ist. Es nimmt eine Scharnier- oder universelle Ringstruktur an, die laterale Verschiebungen von 100 bis 500 mm absorbieren kann, starke Anti-Instabilitätsfähigkeit aufweist, in Fernölleitungen weit verbreitet ist und effektiv mit Rohrabweichungen umgehen kann, die durch die Fundamentsiedlung verursacht werden.
Winkelkompensatoren bestehen aus einem einzelnen oder mehreren Balg. Sie kompensieren die Verschiebung an der Ecke des Rohrs durch Winkelverschiebung. Sie werden oft in L-förmigen und z-förmigen Rohrlayouts verwendet. Der Kompensationswinkel kann ± 15 ° erreichen. Bei Verwendung mit einer festen Halterung kann dies die Spannungskonzentration in der Rohrbiegung verringern. Es ist besonders häufig in Prozessrohren von chemischen Pflanzen.
Hülsenkompensatoren bestehen aus einem Kernrohr und einer äußeren Hülle. Sie absorbieren die Verschiebung durch axiales Gleiten. Der Kompensationsbetrag kann mehr als 1000 mm erreichen und für Rohre mit großer Durchmesser (DN500-DN3000) geeignet. Der Versiegelungsfüller muss jedoch regelmäßig beibehalten werden. Es wird hauptsächlich in Wasserrohren mit guter Wasserqualität verwendet und in kommunalen Rohren weit verbreitet.

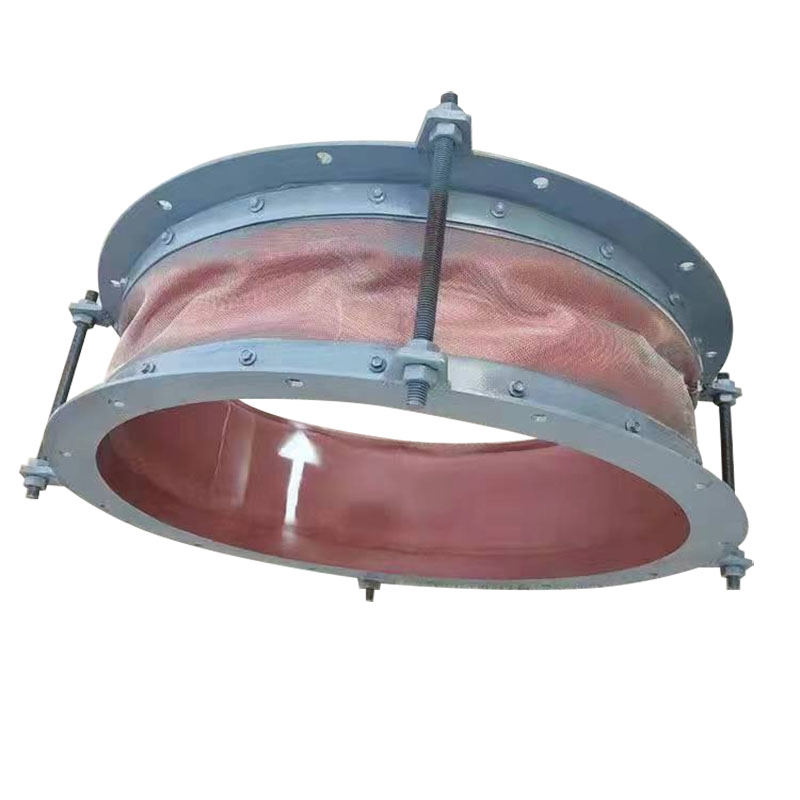

Nichtmetallische Kompensatoren bestehen aus flexiblen Materialien wie Stoffen und Gummi. Sie haben einen breiten Temperaturwiderstandsbereich (-196 ℃ bis 1200 ℃), können mehrdimensionale Verschiebung absorbieren und eine gute Leistung und Rauschreduzierung aufweisen. Sie eignen sich für Szenen mit starker Korrosion und hoher Vibration wie Kraftwerksabfällen und chemischen Abgasrohren, aber die Drucklagerkapazität ist niedrig (normalerweise ≤ 0,6 MPa).
Die Auswahl verschiedener Arten von Kompensatoren muss in Kombination mit Rohrmedien, Druck, Temperatur und Verschiebung umfassend beurteilt werden. Der axiale Typ ist für kleine Verschiebung gerade geeignetRohre,Die Quer- und Winkeltypen sind für komplexe Rohrlayouts geeignet, der Hülsentyp ist für große Verschiebungsszenarien geeignet, und der nicht metallische Typ konzentriert sich auf Korrosionsbeständigkeit und Stoßdämpfung. Eine angemessene Auswahl kann die Ausfallrate des Rohrsystems verringern und die Lebensdauer der Geräte verlängern, was ein wichtiger Bestandteil des Rohrtechnik -Designs ist.
