In Industrie- und Gebäuderohrsystemen,Rohrkompensatoren(auch als Dehnungsfugen oder flexible Kompensatoren bekannt) dienen als entscheidende Komponenten, die Bewegungen absorbieren, Spannungen abbauen und die Systemintegrität unter wechselnden Betriebsbedingungen aufrechterhalten.
Zu Beginn finden Sie hier eine typische Zusammenfassung der Spezifikationen für einen hochwertigen Metallbalg-Rohrkompensator:
| Parameter | Typischer Wert/Bereich |
|---|---|
| Nenndurchmesser (DN) | DN 50 – DN 2400 mm |
| Nenndruck | Bis zu 2,5 MPa (oder höher bei Sonderausführungen) |
| Maximale Betriebstemperatur | Bis zu ~450 °C (oder mehr für exotische Legierungen) |
| Bewegungskapazität | Axiale, seitliche, Winkelverschiebung (variiert je nach Design) |
| Material des Balgs | Edelstahl (oder Hochtemperaturlegierungen) |
| Verbindungen beenden | Geschweißte Enden, Flansch, Gewinde oder Nut je nach Bedarf |
| Designleben / Zyklen | Entwickelt für eine hohe Ermüdungszykluszahl; erwartete Jahrzehnte bei richtiger Auswahl |
Diese Spezifikationstabelle hebt wesentliche Designparameter hervor und verdeutlicht die professionelle Sorgfalt bei der Produktauswahl. Im folgenden Inhalt wird untersucht, warum Kompensatoren wichtig sind, wie sie funktionieren und ausgewählt werden und welche aufkommenden Trends ihre Zukunft prägen.

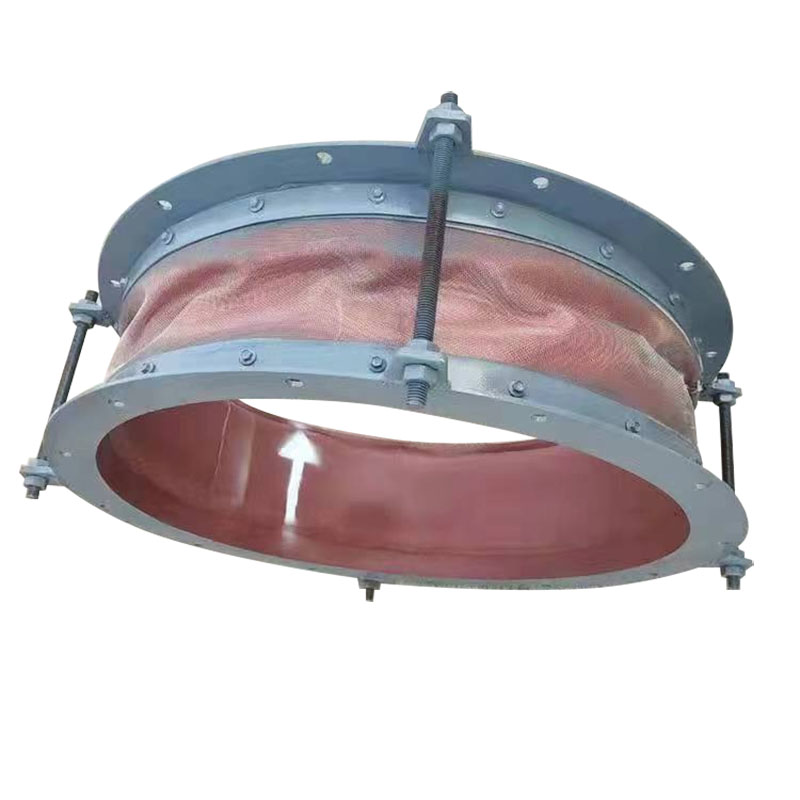

Ein Rohrkompensator ist ein flexibles Gerät, das in einem Rohrleitungssystem installiert wird, um mechanische Verformungen aufgrund von Wärmeausdehnung, Kontraktion, Vibration, Druckschwankungen, Fehlausrichtungen, Setzungen oder seismischer Aktivität zu absorbieren. In der Praxis bestehen viele Kompensatoren aus einem oder mehreren Metallbälgen (gewellten flexiblen Elementen) sowie Verbindungsstücken und Stützteilen.
Wärmeausdehnung/-kontraktion absorbieren: Verhindert Rohrspannungen und -verformungen, wenn Temperaturänderungen zu einer Ausdehnung oder Kontraktion führen.
Vibrations- und Stoßisolierung: Wirkt wie ein Dämpfungselement und reduziert die Übertragung von Vibrationen oder Druckstößen von Geräten (Pumpen, Kompressoren usw.) in das Rohrleitungssystem.
Ausrichtungskompensation: Korrigiert kleine Versätze oder Fehlausrichtungen, die während der Installation oder aufgrund von Strukturbewegungen entstehen.
Spannungsminderung: Reduziert die Belastung von Stützen, Flanschen, Ventilen und Geräten durch Lokalisierung der Bewegungsaufnahme.
Aufnahme von Setzungen oder seismischen Verschiebungen: Trägt dazu bei, die Integrität bei Fundamentverschiebungen oder seismischen Einwirkungen aufrechtzuerhalten, indem eine kontrollierte Verschiebung ermöglicht wird.
Somit wird der Kompensator zu einem strukturellen „Puffer“, der die starren Teile des Rohrleitungssystems vor Beschädigung und Ausfall schützt, indem er die Flexibilität dort lokalisiert, wo sie benötigt wird.
Rohrleitungen sind ständig mechanischen Belastungen durch Temperaturzyklen, Druckschwankungen und dynamische Belastungen ausgesetzt. Ohne entsprechende Anpassung können diese Spannungen zu Ermüdungsrissen, Undichtigkeiten oder einem katastrophalen Ausfall führen. Der Kompensator ist die technische Lösung, die diese Belastungen lindert und die Robustheit des Systems verbessert.
Stressreduzierung und Langlebigkeit
Durch die Aufnahme von Ausdehnungen und Kontraktionen verhindern Kompensatoren die Anhäufung thermischer Spannungen in Rohren, Ventilen und Verbindungen und verlängern so die Lebensdauer.
Kompaktheit und Platzeffizienz
Im Vergleich zu langen Dehnungsschleifen oder -bögen bieten Kompensatoren eine Verschiebungsaufnahme in einem kompakten Paket.
Geringere strukturelle Belastungen
Das Gerät reduziert die Lastübertragung auf Anker oder Gebäudestrukturen und verringert so den Bedarf an überdimensionierten Stützen.
Vereinfachtes Systemlayout
Durch die lokalisierte flexible Kompensation wird die Rohrleitungskonstruktion einfacher und die Komplexität verringert.
Lärm- und Vibrationskontrolle
Die Reduzierung von Vibrationen und Pulsationen trägt zur Reduzierung des Geräuschpegels bei und schützt empfindliche Geräte.
Anpassungsfähigkeit an unterschiedliche Bedingungen
Ein gut ausgewählter Kompensator kann multidirektionale Verschiebungen (axial, lateral, winklig) bewältigen.
Kosteneinsparungen über den Lebenszyklus
Obwohl die Anschaffungskosten höher sind als bei starren Verbindungen, rechtfertigen Einsparungen durch geringere Wartung, Ausfallzeiten und Nacharbeiten oft die Kosten.
Mögliche zu berücksichtigende Einschränkungen
Der Kompensationsbereich ist endlich – eine über das Design hinausgehende Überdimensionierung der Bewegung ist schädlich.
Der Druckschub muss bewältigt werden, insbesondere bei axialen Typen.
Die Kosten für Konstruktionen mit hohen Zyklen und hohen Temperaturen können erheblich steigen.
Die ordnungsgemäße Installation, Ausrichtung und Unterstützung sind für die Leistung von entscheidender Bedeutung. Eine falsche Anwendung führt zum frühen Scheitern.
Angesichts dieser Kompromisse sollte der Einsatz eines Kompensators durch eine gründliche thermische Belastungs- und mechanische Analyse gerechtfertigt sein. In vielen Anwendungen – insbesondere in Kraftwerken, Petrochemie-, HVAC- und Industrieanlagen – überwiegen die Vorteile die zusätzlichen Kosten deutlich.
Axialkompensatoren
Behandeln Sie nur axiale Dehnung/Kompression. Ideal für gerade Strecken mit klar definierten Fixpunkten.
Seitliche Kompensatoren
Nimmt seitliche Verschiebungen auf; Zugstangen werden häufig zur Steuerung von Bewegungskräften verwendet.
Winkelkompensatoren
Entwickelt, um sich in einem Winkel um einen Drehpunkt zu biegen.
Universelle (Multi-Belows) Kompensatoren
Kombinieren Sie axiale + laterale + Winkelflexibilität in einer Einheit – nützlich bei komplexen Rohrleitungsgeometrien.
Druckausgeglichen (Schubausgeglichen)
Die innere Geometrie neutralisiert den Druckschub und reduziert die Belastung der Verankerungsstrukturen.
Faltenbälge und Verbindungsteile sollten aus Edelstahl, Nickellegierungen oder anderen Materialien ausgewählt werden, die mit Flüssigkeit, Temperatur und Umgebungsbedingungen kompatibel sind.
In korrosiven oder Hochtemperatursystemen können exotische Legierungen (Inconel, Hastelloy) oder Auskleidungen verwendet werden.
Schätzen Sie den gesamten erwarteten Weg (axial, lateral, winkelig) über Temperaturzyklen. Wählen Sie ein Design, das Spielraum und hohe Ermüdungsfestigkeit bietet.
Stellen Sie sicher, dass der Nenndruck und die Nenntemperatur des Kompensators den Systembedingungen entsprechen oder diese übertreffen, mit Sicherheitsmargen.
Wählen Sie passend zu Ihrem System Schweiß-, Flansch-, Nut- oder Gewindeenden. Stellen Sie sicher, dass ausreichend Installationsfreiraum vorhanden ist (auch für zukünftige Bewegungen). Sorgen Sie für Inspektions- und Wartungszugang.
Eine ordnungsgemäße externe Verankerung und Führung verhindert ein ungewolltes Biegen oder Knicken des Kompensators. Um die Verschiebung zu begrenzen oder Lastpfade zu kontrollieren, können Rückhaltevorrichtungen erforderlich sein.
Das Balgelement biegt (faltet oder entfaltet sich) als Reaktion auf Änderungen der Rohrlänge oder Ausrichtungsverschiebungen.
Bei axialen Bewegungen komprimieren oder dehnen sich die Falten und absorbieren so die Verschiebung.
Bei seitlicher oder abgewinkelter Bewegung verbiegt oder verdreht sich der Balg entsprechend (je nach Ausführung).
Zugstangen oder externe Führungen können die Kraftrichtung steuern und eine Überdehnung verhindern.
Interne Führungsrohre, Hülsen oder Verstärkungen können verwendet werden, um Strömungsturbulenzen zu reduzieren und die Belastung des Faltenbalgs durch Flüssigkeitskräfte zu begrenzen.
Ausrichtung: Stellen Sie sicher, dass der Kompensator mit der Rohrleitung ausgerichtet ist, um seitliche Belastungen zu vermeiden.
Anker und Führungen: Installieren Sie Anker, Führungen und Halterungen gemäß den Konstruktionszeichnungen.
Bewegungstest: Bewegen Sie den Kompensator vor der Inbetriebnahme über seinen gesamten Hub, um das Spiel zu überprüfen.
Thermische Vorspannung: Manchmal wird eine kalte Vorkompression angewendet, um den Kompensator in seinem Bereich zu zentrieren.
Unterstützung: Der Kompensator muss als Teil der Rohrleitungskonstruktion unterstützt werden, um ein Durchhängen zu vermeiden.
Schweißen/Bördeln: Verwenden Sie geeignete Schweiß- und Bördeltechniken und vermeiden Sie Verformungen.
Regelmäßige Sichtprüfung: Achten Sie auf Risse, Verformungen oder Ermüdungserscheinungen.
Leckprüfungen: Achten Sie auf Undichtigkeiten an Schweißnähten oder Dichtungen.
Zyklusüberwachung: Protokollieren Sie die Anzahl der Zyklen und vergleichen Sie sie mit der geplanten Lebensdauer.
Vibrationsüberwachung: Stellen Sie sicher, dass die Vibrationspegel innerhalb akzeptabler Schwellenwerte bleiben.
Austauschplanung: Planen Sie den Austausch basierend auf dem Verschleiß vor dem Ausfall.
Reinigung: Halten Sie den Faltenbalg und die Umgebung frei von Ablagerungen, die reiben oder abrieben könnten.
Intelligente / sensorgestützte Kompensatoren
Einbettung von Dehnungsmessstreifen, Verschiebungssensoren oder Sensoren zur Zustandsüberwachung, um Ermüdung vorherzusagen und die Wartung zu warnen.
Fortschrittliche Legierungen und Beschichtungen
Einsatz von Hochleistungswerkstoffen (Nickellegierungen, Keramikbeschichtungen) für extreme Umgebungen (überkritische, aggressive Flüssigkeiten).
Kompakte Mehrachsen-Designs
Neue Geometrien ermöglichen eine höhere Flexibilität bei kleineren Stellflächen für enge Installationen.
Anwendungen der additiven Fertigung
Verwendung von 3D-gedruckten Übergangsstücken oder komplexen geometrischen Elementen zur Optimierung der Leistung.
Integration mit Digital Twin und Predictive Analytics
Überwachung des Kompensatorverhaltens im Live-Betrieb und Integration in digitale Zwillinge der Anlage für vorausschauende Wartung.
Da die Märkte zu höheren Wirkungsgraden, höheren Drücken/Temperaturen und engeren Margen drängen, müssen sich Kompensatoren weiterentwickeln. Systeme wie ultraüberkritische Kraftwerke, fortschrittliche chemische Reaktoren und neue Energieanwendungen (z. B. Wasserstoffsysteme) stellen höhere Anforderungen. Der Kompensator der Zukunft muss nicht nur zuverlässig biegen, sondern auch diagnostisches Feedback geben und sich nahtlos in intelligente Systeme integrieren lassen.
Hersteller und Forschungs- und Entwicklungsgruppen investieren stark in Lebenszyklusanalysen, Sensoren, neue Materialien und die Modularisierung von Kompensatorsystemen. Die Nachfrage in den Bereichen erneuerbare Energien, LNG, Wasserstoffübertragung, Fernenergiesysteme und fortschrittliche Fertigung wächst. Der Fokus verlagert sich von rein mechanischer Robustheit hin zu intelligenten, integrierten Systemen.
F: Wie kann festgestellt werden, ob ein Axial-, Lateral- oder Winkelkompensator verwendet werden soll?
A: Berechnen Sie die erwarteten Verschiebungen in jede Richtung basierend auf der Wärmeausdehnung des Rohrs, den Ausrichtungstoleranzen, der Verschiebung der Stützen oder der Setzung. Wenn der Großteil axial ist, kann ein Axialkompensator ausreichend sein. Wenn eine seitliche oder winkelige Fehlausrichtung vorliegt, ziehen Sie entsprechend einen seitlichen, winkeligen oder einen Universalkompensator in Betracht. Erweiterte Analysen (Finite-Elemente-Analyse, Spannungsanalyse) leiten diese Entscheidung häufig.
F: Was passiert, wenn ein Kompensator über seinen vorgesehenen Bewegungsbereich hinaus arbeitet?
A: Der Betrieb über die Konstruktionsgrenzen hinaus kann zu Metallermüdung, Knickung, Überbeanspruchung des Balgs oder der Anschlüsse und schließlich zum Ausfall (Risse oder Undichtigkeiten) führen. Dies beeinträchtigt die Lebensdauer des Kreislaufs erheblich und kann zu einem plötzlichen, katastrophalen Ausfall führen. Daher sind konstruktive Sicherheitsmargen und Einschränkungen von entscheidender Bedeutung.
Rohrkompensatoren sind von grundlegender Bedeutung für belastbare, effiziente Rohrleitungssysteme und bieten Spannungsabbau, Vibrationsdämpfung und Ausrichtungskorrektur. Die richtige Kombination von Materialien, Bewegungskapazitäten und Systemintegration ist entscheidend für die langfristige Leistung. Mit dem Aufkommen intelligenter Systeme und der Nachfrage nach höherer Betriebseffizienz entwickelt sich der Kompensator weiter – nicht nur als passive mechanische Komponente, sondern als intelligentes, überwachtes Gut in modernen Rohrleitungsnetzen.
Während sich die Branche weiterentwickelt,Fushuoist weiterhin bestrebt, fortschrittliche, qualitativ hochwertige Kompensatorlösungen zu liefern, die auf anspruchsvolle Anwendungen zugeschnitten sind. Entdecken Sie Zusammenarbeit und Lösungsanpassung –Kontaktieren Sie unsum den idealen Kompensator für Ihre Systemanforderungen zu finden.
